Как выбрать необходимый соединитель(разъем).
26 января 2026

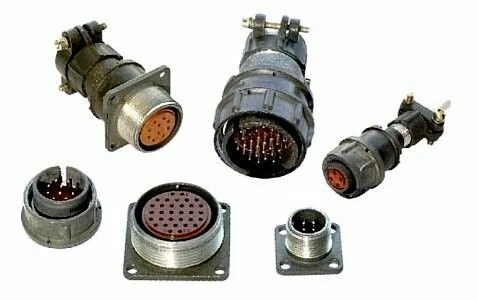

Как выбрать необходимый соединитель(разъем).
Выбор подходящего типа соединителя зависит от конкретных требований задачи, условий эксплуатации, электрических параметров и других факторов. При подборе соединителя важно учитывать несколько ключевых критериев.
Электрические параметры
Номинальный ток. Необходимо определить максимальный ток, который будет проходить через соединитель, чтобы избежать перегрева и повреждений. Например, для бытовых сетей обычно достаточно 16 А, а для промышленных или строительных задач могут потребоваться модели на 32 А, 63 А и более.
Рабочее напряжение. Соединитель должен соответствовать напряжению системы (например, 220 В для однофазной сети или 380 В для трёхфазной).
Частота. Для высокочастотных сигналов (например, в радиочастотных или оптических системах) важно учитывать диапазон рабочих частот и такие параметры, как коэффициент стоячей волны по напряжению (КСВн) и величина потерь.
Условия эксплуатации
Температурный диапазон. Нужно учитывать экстремальные температуры, при которых будет работать соединитель. Материалы корпуса и контактов должны выдерживать заданный диапазон без деформации или потери свойств.
Защита от внешних воздействий. Если соединитель будет использоваться в условиях повышенной влажности, пыли, агрессивных сред или механических воздействий, важна степень защиты IP (Ingress Protection). Первая цифра обозначает защиту от твёрдых частиц и пыли, вторая — от жидкости. Например, IP44 подходит для защиты от брызг, IP67 — для кратковременного погружения в воду, IP68 — для продолжительной работы под водой.
Вибрация и удары. Для оборудования, подверженного вибрации или ударам (например, в авиации, военной технике), требуются соединители с повышенной механической прочностью и надёжной фиксацией.
Механические характеристики
Количество контактов. Зависит от количества проводников, которые нужно соединить. Много контактные разъёмы используются в автомобильной, аэрокосмической и промышленной сферах.
Тип соединения. Варианты включают байонетное, резьбовое, push-pull (защёлкивающееся), винтовое и другие. Выбор зависит от требований к скорости подключения, надёжности фиксации и условий эксплуатации.
Размер и вес. Важно учитывать ограничения по пространству и весу, особенно в компактных устройствах или при массовом использовании.
Материалы
Корпус. Может быть выполнен из пластика (лёгкий и экономичный вариант для бытовой электроники), металла (латунь, алюминий, нержавеющая сталь — для промышленных и мощных приложений) или композитных материалов.
Контакты. Используются медь, золото, серебро и другие материалы, обеспечивающие хорошую проводимость и устойчивость к коррозии.
Изоляция. ПВХ, тефлон, силикон и другие материалы с разными электрическими и тепловыми характеристиками.
Совместимость
С кабелем. Необходимо убедиться, что соединитель совместим с типом и диаметром используемого кабеля. Например, разъёмы для коаксиальных кабелей должны соответствовать волновому сопротивлению и диаметру кабеля.
Со стандартами. Важно проверить соответствие соединителя отраслевым стандартам (например, MIL-SPEC для военных приложений, ARINC для авиации, RoHS и др.).
С другим оборудованием. Соединитель должен подходить к другим элементам электрической системы, чтобы избежать проблем при эксплуатации.
Дополнительные факторы
Количество циклов сочленения. Если соединитель будет часто подключаться и отключаться, важно выбрать модель, рассчитанную на большое количество циклов без износа.
Экранирование. Для работы в условиях сильных электромагнитных помех могут потребоваться экранированные соединители (например, в промышленных сетях или вблизи мощных электрических устройств).
Тип терминала. Варианты включают зажим в клетке, обжим, чашки для пайки и др…
Наличие дополнительных функций. Например, герметичных колпачков для работы под высоким давлением, фильтров RFI/EMI для подавления помех.
Рекомендации
Изучите документацию. Внимательно изучите технические характеристики и спецификации соединителя.
Учтите бюджет. Сравните стоимость разных моделей и выберите оптимальное соотношение цены и качества.
Обратитесь к эксперту. Если сложно самостоятельно выбрать соединитель, проконсультируйтесь с инженером или специалистом по электротехнике.
Выбор соединителя — комплексная задача, требующая учёта множества параметров. Ошибки при подборе могут привести к нестабильной работе системы, поломкам или даже авариям, поэтому важно подходить к выбору ответственно.
