СШР48П20ЭГ2 розетка блочная под экранированный кабель

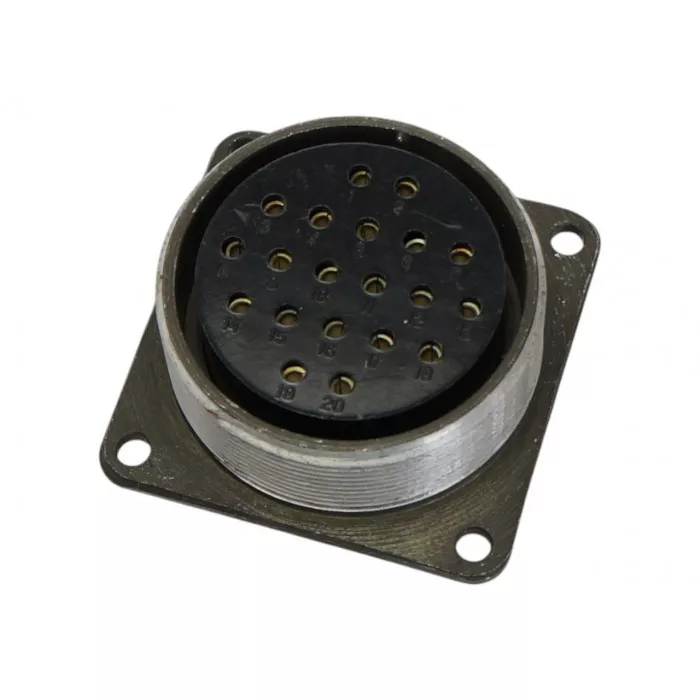

СШР48П20ЭГ2 розетка приборная без патрубка.
Соединитель СШР48П20ЭГ2 цилиндрический низкочастотный негерметичный для объемного монтажа с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
Соединители СШР изготавливают одного типа, 8 типономиналов, 48 типоконструкций.

Условное обозначение:

СШР48П20ЭГ2 розетка
СШР - тип соединителя;
48 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
20 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля;
Г - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
2 - обозначение сочетания контактов (условное число).

Общие технические характеристики разъемов типа СШР(Г)

• Количество контактов и их диаметр: - 20 шт (Ø 2,5 мм).
• Максимальная токовая нагрузка на одиночный контакт, не более: - 20 А.
• Максимальная токовая нагрузка общая, не более: - 300 А.
• Тип соединителя: - негерметичный, климатика УХЛ.
• Сопротивление контактов, не более: - 1,3 мОм.
• Сопротивление изоляции в нормальных климатических условиях, не менее: - 5000 Мом.
• Количество сочленений-расчленений: - 500.
• Минимальная наработка: - 1000 часов.
• Срок сохраняемости: - 25 лет.
• Синусоидальная вибрация, ускорение: - 300 м/с2 / 30 g.
• Механический удар, одиночного действия с ускорением: - 10000 м/с2 / 1000 g.
• Механический удар, многократного действия с ускорением: - 1500 м/с2 / 150 g.
• Атмосферное пониженное давление: - 1,3*10-4 Па / 1,3*10-6 мм рт.ст.
• Интервал рабочих температур: - от -60 до +70°С.
