СНЦ23-19/24Р-2-В розетка приборная

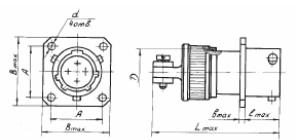

СНЦ23-19/24Р-2-В розетка приборная с прямым кожухом.
Соединители СНЦ23-19/24Р-2-В цилиндрические низкочастотные малогабаритные для внутреннего монтажа байонетным сочленением.
Предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Условное обозначение:

СНЦ23-19/24Р-2-В
СНЦ23 - тип соединителя;
19 - количество контактов;
24 - условный размер корпуса;
Р - вид корпуса: В - вилка, Р-розетка;
2 - конструктивное исполнение:
- 1 - приборная часть без кожуха,
- 2 - приборная часть с прямым кожухом,
- 4 - приборная часть с угловым кожухом,
- 6 - кабельная часть с прямым кожухом,
- 8 - кабельная часть с угловым кожухом,
- 11 - кабельная часть без кожуха,
- 12 - приборная часть с обоймой под термоусаживаемые трубки,
- 13 - кабельная часть с обоймой под термоусаживаемые трубки;
б - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.

Технические характеристики

• Количество контактов: - 19.
• Диаметр контактов, мм: -15 шт - Ø 1 мм, 4 шт - Ø 1,5 мм.
• Рабочее напряжение, не более: - 700В.
• Максимальный ток на одиночный контакт с диаметром:1,0 мм, не более: -11А, :-1,5 мм, не более -:20А, : -2,0 мм, не более: -35А.
• Сопротивление контактов с диаметром:1,0 мм, не более -:0,004 Ом, -1,5 мм, не более: -0,0025 Ом  -2,0 мм, не более -:0,0016 Ом.
• Материал контактов: - золото.
• Интервал рабочих температур:от -60*С до +200*С.
• Количество сочленений-расчленений:500.
• Минимальная наработка:1000 часов.

 См. также ответную часть розетки кабельной СНЦ23-19/24Р-2-В вилка СНЦ23-19/24В-2-В
