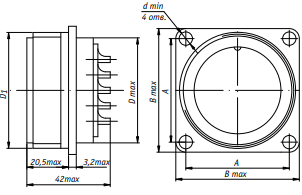

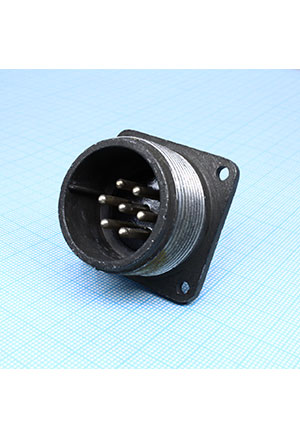

ШР28П7ЭШ9 вилка блочная без патрубка

ШР28П7ЭШ9 вилка приборная без патрубка
Соединитель ШР28П7ЭШ9 низкочастотный цилиндрический объемного монтажа резьбового сочленения нормальных габаритов.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Применяется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.

Условное обозначение:

ШР28П7ЭШ9 вилка
ШР - тип соединителя;
28 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
7 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
9 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель;
М - пластмассовый корпус.

Общие технические характеристики разъемов типа ШР28

• Количество контактов и их диаметр: - 7 шт (Ø 2,5 мм).
• Сопротивление контакта, не более: - 2 мОм.
• Максимальная токовая нагрузка на одиночный контакт, не более: - 35 А.
• Максимальная токовая нагрузка общая, не более: - 175 А.
• Тип соединителя: - негерметичный, климатика УХЛ.
• Материал контактов: - Серебро / Никель.
• Сопротивление изоляции в нормальных климатических условиях, не менее: - 5000 Мом.
• Амплитудное значение напряжения цепи: - 850В.
• Количество сочленений - расчленений: - 500.
• Минимальная наработка: - 1000 часов.
• Синусоидальная вибрация, диапазон частот: - 1-5000 Гц.
• Синусоидальная вибрация, ускорение: - 300 м/с2 / 30 g.
• Механический удар, одиночного действия с ускорением: - 5000 м/с2 / 500 g.
• Механический удар, многократного действия с ускорением: - 350 м/с2 / 35 g.
• Атмосферное пониженное давление: - 1,3*10-4 Па / 1,3*10-6 мм рт.ст.
• Повышенная рабочая температура среды: - +60*С.
• Пониженная рабочая температура среды: - -60*С.
