ШР20П4ЭШ8 вилка блочная

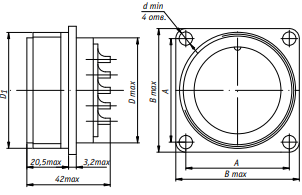

ШР20П4ЭШ8 вилка приборная без патрубка. Соединитель ШР20П4ЭШ8 низкочастотный цилиндрический объемного монтажа резьбового сочленения нормальных габаритов. Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Применяется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.

Условное обозначение:

ШР20П4ЭШ8 вилка
ШР - тип соединителя;
20 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
4 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
8 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель;
М - пластмассовый корпус.

Ответной частью для вилки приборной ШР20П4ЭШ8 являются:

• Розетка 2РТТ20КУЭ4Г6В
• Розетка 2РТТ20КУН4Г6В
