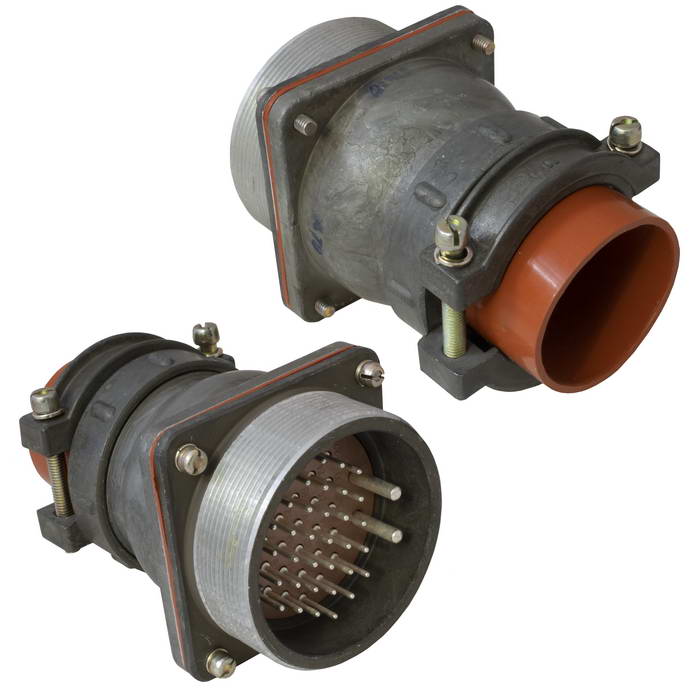

2РТТ55БПН35Ш34В вилка блочная

2РТТ55БПН35Ш34В вилка блочная с прямым патрубком и гайкой для монтажа неэкранированным кабелем Соединитель 2РТТ55БПН35Ш34В низкочастотный цилиндрический объемного монтажа с резьбовой фиксацией сочленённого положения. Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединители 2РТТ изготавливают одного типа, 42 типономиналов, всего 604 типоконструкции. Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в различных видах электро- и радиоаппаратуры. Соединители 2РТТ состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителей изготавливается без патрубков, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Поставляются с резиновыми кожухами, втулками и шайбами или без них. Соединители с резиновыми кожухами, втулками и шайбами являются пылебрызгозащищенными. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов - серебро. Метод монтажа - пайка. Предназначены для монтажа экранированным или неэкранированным кабелем, по виду концевой гайки патрубка. Изготавливаются для внутреннего монтажа во всеклиматическом исполнении.

Общие технические характеристики разъемов типа 2РТТ55

•  Количество контактов и их диаметр: - 31 шт (14шт - Ø 1,5 мм, 14 шт - Ø 2,5 мм, 3 шт - Ø 3,5 мм)
• Сопротивление контакта, не более: - 2,5 мОм для Ø 1,5 мм, 1 мОм для Ø 2,5 мм
• 0,75 мОм для Ø 3,5 мм
• Максимальная токовая нагрузка на одиночный контакт, не более:20А для Ø 1,5 мм, 35А для Ø 2,5 мм. 40А для Ø 3,5 мм.
• Максимальная токовая нагрузка общая, не более: - 512 А.
• Тип соединителя: - негерметичный, всеклематика.
• Материал контактов: - Серебро.
• Сопротивление изоляции в нормальных климатических условиях, не менее: - 5000 Мом.
• Амплитудное значение напряжения цепи: - 850В.
• Количество сочленений - расчленений: - 500.
• Минимальная наработка: - 1000 часов.
• Синусоидальная вибрация, диапазон частот: - 1-5000 Гц.
• Синусоидальная вибрация, ускорение: - 300 м/с2 / 30 g.
• Механический удар, одиночного действия с ускорением: - 10000 м/с2 / 1000 g.
• Механический удар, многократного действия с ускорением: - 1500 м/с2 / 150 g.
• Атмосферное пониженное давление: - 1,3*10-4 Па / 1,3*10-6 мм рт.ст.
• Повышенная рабочая температура среды: - +100*С.
• Пониженная рабочая температура среды: - -60*С.

    Ответной частью для вилки приборной 2РТТ55БПН35Ш34В являются:

• Розетка 2РТТ55КУЭ35Г34В
• Розетка 2РТТ55КУН35Г34В
