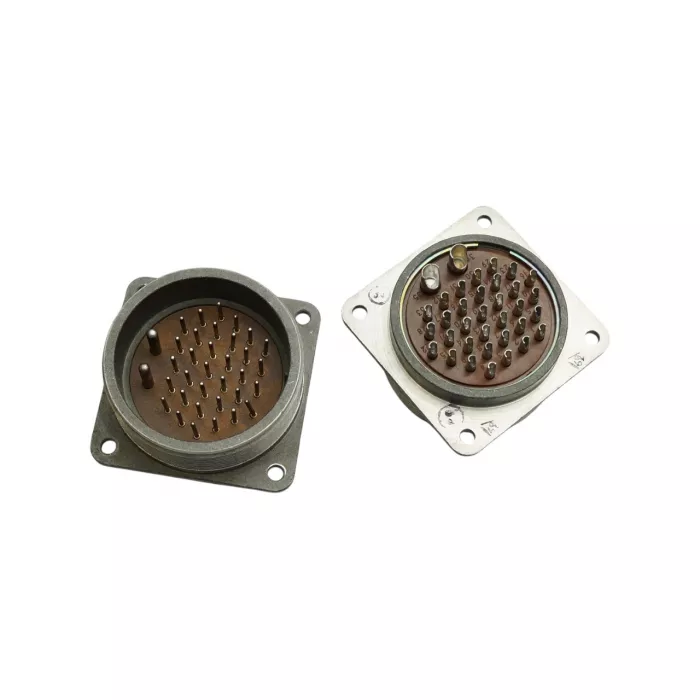

2РТТ55Б35Ш34В вилка блочная

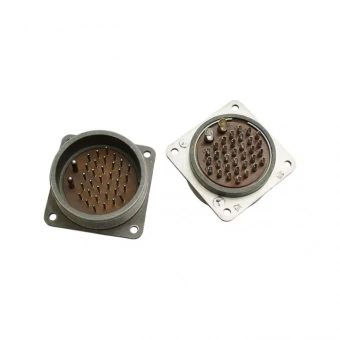

2РТТ55Б35Ш34В вилка приборная (блочная) без кожуха. Соединители 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, перемененного (частотой 3МГц) токов при напряжении до 850В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Соединители изготавливаются для монтажа экранированным или неэкранированным кабелем, по виду концевой гайки патрубка. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная. Покрытие контактов - серебро. Соединители изготавливаются для монтажа экранированным или неэкранированным кабелем, по виду концевой гайки патрубка.

Общие технические характеристики разъемов типа 2РТТ55

•  Количество контактов и их диаметр: - 31 шт (14шт - Ø 1,5 мм, 14 шт - Ø 2,5 мм, 3 шт - Ø 3,5 мм)
• Сопротивление контакта, не более: - 2,5 мОм для Ø 1,5 мм, 1 мОм для Ø 2,5 мм
• 0,75 мОм для Ø 3,5 мм
• Максимальная токовая нагрузка на одиночный контакт, не более:20А для Ø 1,5 мм, 35А для Ø 2,5 мм. 40А для Ø 3,5 мм.
• Максимальная токовая нагрузка общая, не более: - 512 А.
• Тип соединителя: - негерметичный, всеклематика.
• Материал контактов: - Серебро.
• Сопротивление изоляции в нормальных климатических условиях, не менее: - 5000 Мом.
• Амплитудное значение напряжения цепи: - 850В.
• Количество сочленений - расчленений: - 500.
• Минимальная наработка: - 1000 часов.
• Синусоидальная вибрация, диапазон частот: - 1-5000 Гц.
• Синусоидальная вибрация, ускорение: - 300 м/с2 / 30 g.
• Механический удар, одиночного действия с ускорением: - 10000 м/с2 / 1000 g.
• Механический удар, многократного действия с ускорением: - 1500 м/с2 / 150 g.
• Атмосферное пониженное давление: - 1,3*10-4 Па / 1,3*10-6 мм рт.ст.
• Повышенная рабочая температура среды: - +100*С.
• Пониженная рабочая температура среды: - -60*С.

    Ответной частью для вилки приборной 2РТТ55Б35Ш34В являются:

• Розетка 2РТТ55КУЭ35Г34В
• Розетка 2РТТ55КУН35Г34В
