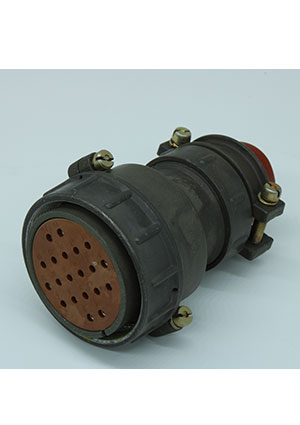

2РТТ48КПН20Г28В розетка кабельная

2РТТ48КПН20Г28В розетка кабельная с прямым патрубком и гайкой для монтажа неэкранированным кабелем. Соединитель 2РТТ48КПН20Г28В низкочастотный цилиндрический объемного монтажа с резьбовой фиксацией сочленённого положения. Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Условное обозначение:

2РТТ48КПН20Г28В
2РТТ - тип соединителя
48 - условный размер корпуса;
К - вид корпуса: Б - блочный, К - кабельный;
П - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
20 - количество контактов;
Г - часть соединителя: Ш - вилка, Г - розетка;
28 - обозначение сочетания контактов - условное число;
В - всеклиматическое исполнение.

Общие технические характеристики разъемов типа 2РТТ48

•  Количество контактов и их диаметр: - 26 шт - Ø 1,5 мм.
• Сопротивление контакта, не более: - 2,5 мОм для Ø 1,5 мм.
• Максимальная токовая нагрузка на одиночный контакт, не более: - 20 А для Ø 1,5 мм.
• Максимальная токовая нагрузка общая, не более: - 234 А.
• Тип соединителя: - негерметичный, всеклематика.
• Материал контактов: - Серебро.
• Сопротивление изоляции в нормальных климатических условиях, не менее: - 5000 Мом.
• Амплитудное значение напряжения цепи: - 850В.
• Количество сочленений - расчленений: - 500.
• Минимальная наработка: - 1000 часов.
• Синусоидальная вибрация, диапазон частот: - 1-5000 Гц.
• Синусоидальная вибрация, ускорение: - 300 м/с2 / 30 g
• Механический удар, одиночного действия с ускорением: - 10000 м/с2 / 1000 g.
• Механический удар, многократного действия с ускорением: - 1500 м/с2 / 150 g.
• Атмосферное пониженное давление: - 1,3*10-4 Па / 1,3*10-6 мм рт.ст.
• Повышенная рабочая температура среды: - +100*С.
• Пониженная рабочая температура среды: - -60*С.

    Ответной частью для розетки кабельной 2РТТ48КПН20Г28В являются:

• Вилка 2РТТ48БУЭ20Ш28В
• Вилка 2РТТ48БУН20Ш28В
