2РТТ20БПН4Г6В розетка блочная

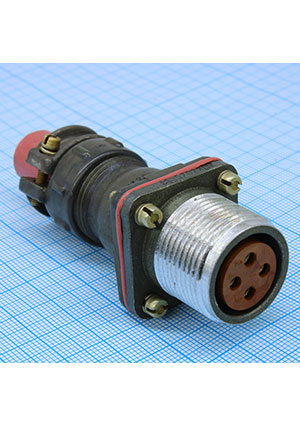

2РТТ20БПН4Г6В розетка блочная с прямым патрубком и гайкой для монтажа неэкранированным кабелем. Соединитель 2РТТ20БПН4Г6В низкочастотный цилиндрический объемного монтажа с резьбовой фиксацией сочлененного положения.Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Условное обозначение:

2РТТ20БПН4Г6В
2РТТ - тип соединителя
20 - условный размер корпуса;
Б - вид корпуса: Б - блочный, К - кабельный;
П - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
4 - количество контактов;
Г - часть соединителя: Ш - вилка, Г - розетка;
6 - обозначение сочетания контактов - условное число;
В - всеклиматическое исполнение.

Общие технические характеристики разъемов типа 2РТТ20

•  Количество контактов и их диаметр: - 2 шт (Ø 2,5 мм).
• Сопротивление контакта, не более: - 1 мОм.
• Максимальная токовая нагрузка на одиночный контакт, не более: - 25 А.
• Максимальная токовая нагрузка общая, не более: - 50 А.
• Тип соединителя: - негерметичный, всеклематика.
• Материал контактов: - Серебро.
• Сопротивление изоляции в нормальных климатических условиях, не менее: - 5000 Мом.
• Амплитудное значение напряжения цепи: - 850В.
• Количество сочленений - расчленений: - 500.
• Минимальная наработка: - 1000 часов.
• Синусоидальная вибрация, диапазон частот: - 1-5000 Гц.
• Синусоидальная вибрация, ускорение: - 300 м/с2 / 30 g.
• Механический удар, одиночного действия с ускорением: - 10000 м/с2 / 1000 g.
• Механический удар, многократного действия с ускорением: - 1500 м/с2 / 150 g.
• Атмосферное пониженное давление: - 1,3*10-4 Па / 1,3*10-6 мм рт.ст.
• Повышенная рабочая температура среды: - +100*С.
• Пониженная рабочая температура среды: - -60*С.

Ответной частью для розетки приборной 2РТТ20БПН4Г6В являются:

• Вилка 2РТТ20КУЭ4Ш6
• Вилка 2РТТ20КПЭ4Ш6В
