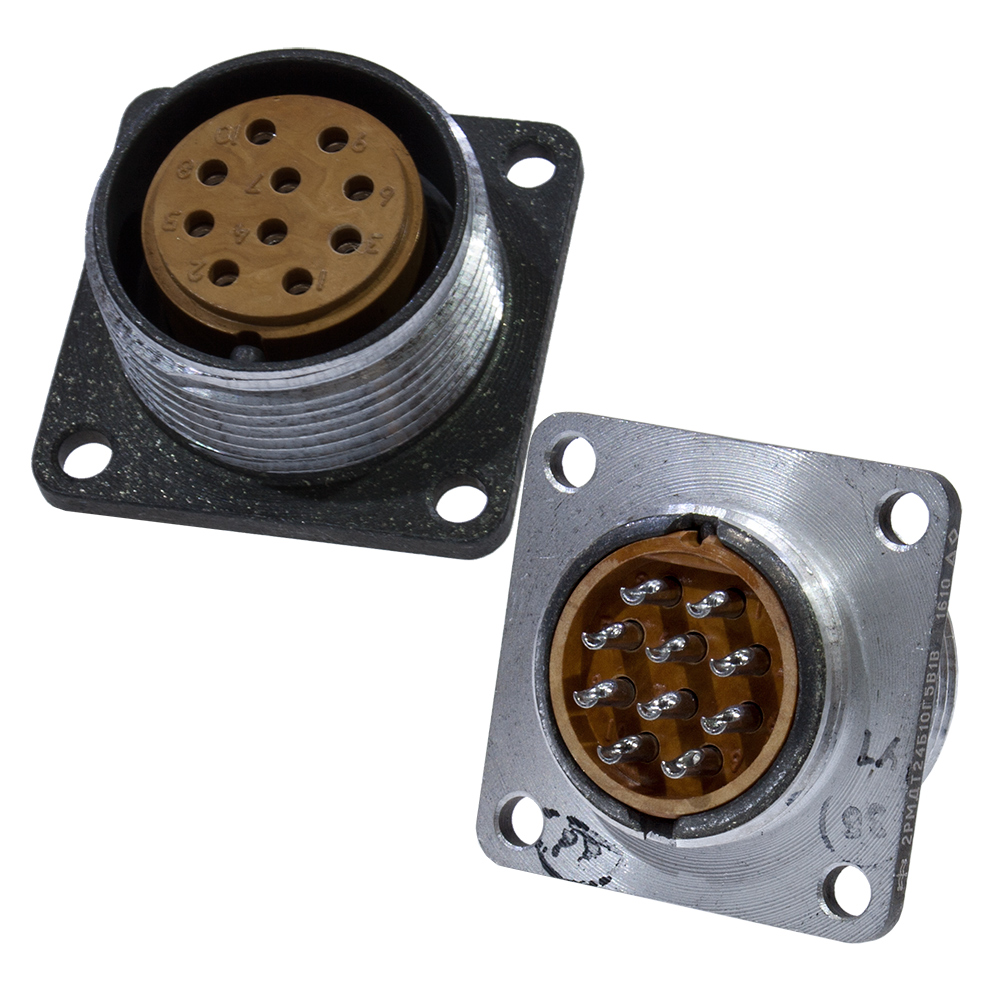

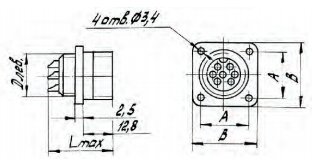

2РМДТ24Б10Г5В1В розетка блочная

2РМД24Б10Г5В1 розетка блочная (приборная) без патрубка с покрытием контактов серебром. Соединитель 2РМД24Б10Г5В1 цилиндрический низкочастотный негерметичный объемного монтажа с резьбовой фиксацией сочлененного положения. Предназначен для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала. Используется для работы в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Условное обозначение:

2РМД24Б10Г5В1

2РМД - тип соединителя;

24 - условный размер корпуса;
Б - вид корпуса: К - кабельный, Б - блочный (приборный);
П - вид патрубка: П - прямой, У - угловой;
Э - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
10 - количество контактов;
Г - часть соединителя: Ш - вилка; Г - розетка;
5 - обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - теплостойкость 1 - 100°С; 2 - 200°С;
Л - левая розетка (только для проходных вилок).

Общие технические характеристики соединителей типа 2РМДТ24

• Тип соединителя: - негерметичный, всеклиматика.
• Количество контактов: - 10.
• Рабочее напряжение, не более: - 560 В.
• Максимальная токовая нагрузка на одиночный контакт, не более: - 10 А.
• Максимальная токовая нагрузка общая, не более: - 83 А.
• Сопротивление контактов, не более: - 0,0025 Ом.
• Материал контактов: - золото / серебро.
• Емкость между контактами, не более: - 6 пФ.
• Сопротивление изоляции в нормальных климатических условиях, не менее: - 5000 Мом.
• Синусоидальная вибрация, диапазон частот: - 1...5000 Гц.
• Синусоидальная вибрация, ускорение: - 490 (50) м/с2 (g).
• Механический удар, одиночного действия с ускорением: - 5000 (500) м/с2 (g).
• Механический удар, многократного действия с ускорением: - 1000 (100) м/с2 (g).
• Атмосферное пониженное давление: - 133,32*10-12 (10-12) Па (мм рт.ст.).
• Повышенная относительная влажность воздуха при температуре +40°C: - 98 %.
• Рабочая температура окружающей среды: - -60...+100 *C.
• Минимальная наработка, не менее: - 1000 часов.
• Максимальное количество сочленений-расчленений: - 500 раз.
• Гарантийный срок хранения: - 15 лет.

    Ответной частью розетки 2рмдт24б10г5в1в являются:

•    2РМД24КУЭ10Ш5В1 вилка кабельная
•    2РМДТ24КПН10Ш5А1В вилка кабельная
